白云珠江礦用電纜型號說明展示表
礦用電纜是煤礦用阻燃電纜的簡稱。按國家煤炭工業局發布的行業規范《煤礦用阻燃電纜》中的規則，礦用電纜的命名內容即礦用電纜的類型意義如下。
一、電纜的命名由八部分組成
第一部分為系列代號M，即煤字的拼音第一個字頭；
第二部分為運用特性代號，反映電纜所運用的場合。字母意義如下：C，采煤機用；D，低溫環境用；M，帽燈用；Y，采煤設備（移動）用；Z，電鉆用。
第三部分為結構特征代號，表明電纜的結構特征。字母意義如下：B，織造加強；J，帶監督野芯；P，非金屬屏蔽；PT，金屬屏蔽；Q，輕型；R，繞包加強。
第四部分為資料特征代號，用E表明絕緣或護套選用彈性體資料。絕緣和護套均選用橡膠時本部分省掉。E，彈性體資料。
第五部分為額外電壓U0/U（KV）。
第六部分為動力線芯數*標稱截面積的表明。二者間用乘號銜接，單位為平方毫米。
第七部分為地線芯數*標稱截面積的表明。二者間用乘號銜接，單位為平方毫米。
第八部分為輔助線芯數*標稱截面積的表明。二者間用乘號銜接，單位為平方毫米。
第四部分和第五部分之間用“-”銜接；第六部分、第七部分、第八部分之間用“+”銜接。
二、礦用電纜的產品表明辦法
產品用類型、規范及規范編號表明。
如

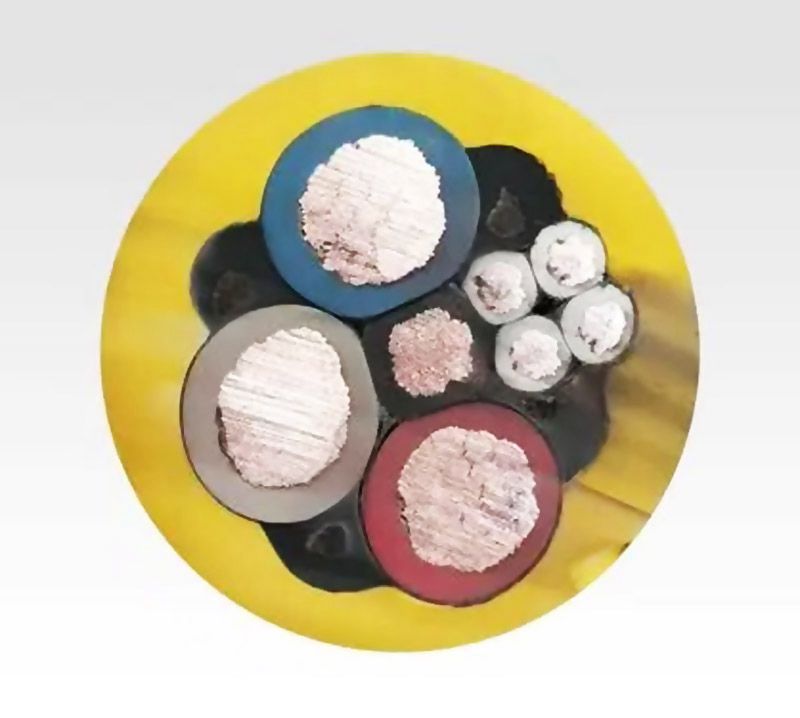

1）采煤機屏蔽橡套軟電纜，額外電壓為0.66/1.14KV，動力線芯3*50，地線芯為1*10，操控線芯為4*4，帶半導電屏蔽層，表明為：MCP-0.66/1.14 3*50+1*10+4*4MT818.2-1999
2）采煤機屏蔽監督織造加強型橡套軟電纜，額外電壓為0.66/1.14KV，動力線芯3*50，地線芯1*25，操控線芯2*2.5，帶半導電屏蔽層，監督野芯和織造加強層，表明為：MCPJB-0.66/1.14 3*50+1*25+2*2.5MT818.3-1999
3）采煤機金屬屏蔽監督型橡套軟電纜，額外電壓 0.66/1.14KV，動力線芯3*70，地線芯1*25，監督野芯1*35，帶金屬屏蔽層，表明為MCPTJ-0.66/1.14 3*70+1*35+1*35 MT 818.4-1999
4）煤礦用移動彈性體軟電纜，額外電壓0.38/0.66KV，動力線芯3*25，地線芯1*16，不帶屏蔽層，表明為：MYE-0.38/0.66 3*25+1*16MT818.5-1999
5）煤礦用移動金屬屏蔽監督型橡套軟電纜，額外電壓3.6/6KV，動力線芯3*35，地線芯3*16/3，監督野芯3*2.5，帶半導電屏蔽層，表明為：MYPTJ-3.6/6 3*35+3*16/3+3*2.5 MT818.6-1999
6）煤礦用移動屏蔽橡套軟電纜，額外電壓為3.6/6KV，動力線芯3*25，地線芯1*16，低溫環境用，帶半導電屏蔽層，表明為：MYDP-3.6/6 3*25+1*16 MT818.7-1999
7）煤礦用電鉆屏蔽彈性體電纜，額外電壓0.3/0.5KV，動力線芯3*4，地線芯1*4，表明為：MZPE-0.3/0.53*4+1*4 MT818.8-1999
8）煤礦用移動輕型橡套軟電纜，額外電壓0.3/0.5KV，絕緣線芯3*2.5，不帶屏蔽層，表明為：MYQ-0.3/0.5 3*2.5 MT818.9-1999
9）煤礦用礦工帽燈電線，絕緣線芯2*0.75，表明為：MM 2*0.75MT818.10-1999
以上礦用電纜類型意義為MT818中的規則，按國家規范GB12972中的規則系列代號為U，即礦字的拼音第二個字母，由于第一個字母K已被操控電纜所占用，其他的代號根本相同。
三、礦用電纜稱號及類型一覽表1
|
產品稱號 |
規范類型 |
|
煤礦用移動橡套軟電纜 |
MY—0.38/0.66(4~70)mm² |
|
MY—0.38/0.66(95~185)mm² |
|
|
煤礦用移動屏蔽橡套軟電纜 |
MYP—0.38/0.66(4~70)mm² |
|
MYP—0.38/0.66(95~185)mm² |
|
|
MYP—0.66/1.14(10~95)mm² |
|
|
MYP—0.66/1.14(120~185)mm² |
|
|
煤礦用移動金屬屏蔽橡套軟電纜 |
MYPT—1.9/3.3(35~95)mm² |
|
煤礦用移動金屬屏蔽監督型橡套軟電纜 |
MYPTJ—3.6/6(25~50)mm² |
|
煤礦用大截面移動金屬屏蔽監督型橡套軟電纜 |
MYPTJ—3.6/6(70~120)mm² |
|
煤礦用移動金屬屏蔽監督型橡套軟電纜 |
MYPTJ—6/10(25~120)mm |
|
MYPTJ—8.7/10(25~120)mm² |
|
|
采煤機橡套軟電纜 |
MC—0.38/0.66(16~50)mm² |
|
MC—0.38/0.66(70~150)mm² |
|
|
采煤機屏蔽橡套軟電纜 |
MCP—0.38/0.66(16~50)mm² |
|
MCP—0.38/0.66(70~150)mm² |
|
|
MCP—0.66/1.14(35~95)mm² |
|
|
MCP—0.66/1.14(120~150)mm² |
|
|
MCP—1.9/3.3(35~95)mm² |
|
|
MCP—1.9/3.3(120~150)mm² |
|
|
采煤機金屬屏蔽監督型橡套軟電纜 |
MCPTJ—0.66/1.14(16~95)mm² |
|
MCPTJ—1.9/3.3(35~95)mm² |
|
|
采煤機金屬屏蔽屏蔽橡套軟電纜 |
MCPT—1.9/3.3(35~95)mm² |
|
采煤機屏蔽監督織造加強型橡套軟電纜 |
MCPJB—0.66/1.14(35~120)mm² |
|
采煤機屏蔽監督繞包加強型橡套軟電纜 |
MCPJR—0.66/1.14(35~120)mm² |
|
煤礦用電鉆橡套電纜 |
MZ—0.3/0.5(2.5~4)mm |
|
煤礦用電鉆屏蔽橡套電纜 |
MZP—0.3/0.5(2.5~4)mm² |
|
煤礦用移動輕型橡套軟電纜 |
MYQ—0.3/0.5(1.0~2.5)mm² |
|
煤礦用聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
MVV—0.6/1(1.5~300)mm² |
四、礦用電纜稱號及類型一覽表2
產品稱號
規范類型
煤礦用聚氯乙烯絕緣聚氯乙烯護套電力電纜
MVV—3.6/6(10~300)mm²
煤礦用聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
MVV22—0.6/1(2.5~300)mm²
MVV22—3.6/6(10~300)mm²
煤礦用聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
MVV32—3.6/6(10~300)mm²
煤礦用聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
MVV42—3.6/6(10~300)mm²
煤礦用交聯聚乙烯絕緣聚氯乙烯護套電力電纜
MYJV—0.6/1(1.5~300)mm²
MYJV—1.8/3(10~300)mm²
MYJV—3.6/6(25~300)mm²
MYJV—6/6(25~300)mm²
MYJV—6/10(25~300)mm²
MYJV—8.7/10(25~300)mm²
煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
MYJV22—0.6/1(4~300)mm²
MYJV22—1.8/3(10~300)mm²
MYJV22—3.6/6(25~300)mm²
MYJV22—6/6(25~300)mm²
MYJV22—6/10(25~300)mm²
MYJV22—8.7/10(25~300)mm²
煤礦用交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
MYJV32—0.6/1(4~300)mm²
MYJV32—1.8/3(10~300)mm²
MYJV32—3.6/6(25~300)mm²
MYJV32—6/6(25~300)mm²
MYJV32—8.7/10(25~300)mm²
煤礦用交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
MYJV42—0.6/1(4~300)mm²
MYJV42—1.8/3(10~300)mm²
MYJV42—3.6/6(25~300)mm²
MYJV42—6/6(25~300)mm²
MYJV42—8.7/10(25~300)mm²
